Objetivo: Demonstrar a criação de gráficos de progressão no Excel.

Nativamente o Excel 2007 não possui recurso para gráficos de progressão, por isso criei este tutorial que ensina como fazer este tipo de gráficos.


A fórmula pode ter ficado um pouco ruim de ver no vídeo, você pode fazer o download da planilha e acompanhar a explicação através do vídeo e da planilha.

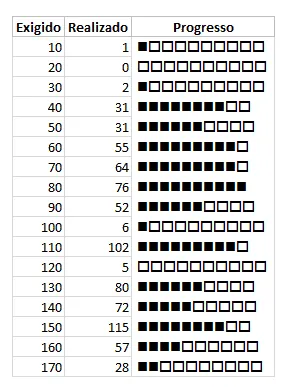

Observação: conforme comentário do Afonso, se utilizar a mesma fórmula apenas alterando os caracteres e a fonte de texto para Wingdings 2 o tamanho ficará perfeitamente igual para todas as linhas, ficando bastante profissional.

Função alterada:

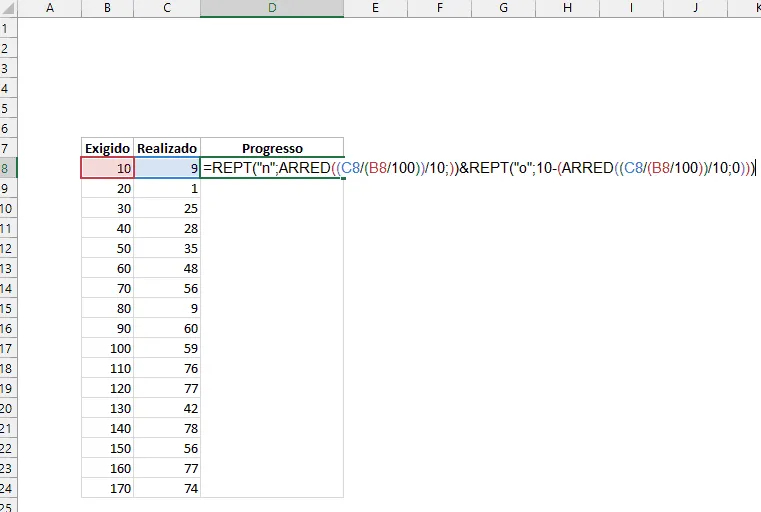

=REPT(CARACT(162);ARRED((B2/(A2/100))/10;))&REPT(CARACT(163);10-(ARRED((B2/(A2/100))/10;0)))

Muito obrigado Afonso pela sua contribuição.



Abraço

Marcos Rieper


Clique aqui e leia mais sobre Excel VBA. https://www.guiadoexcel.com.br/vba/ O Guia do Excel foi criado por Marcos Rieper e oferece artigos, dicas, tutoriais e modelos de planilhas prontas. Aqui você encontra tudo sobre Excel, seja de nível básico, intermediário,  avançado e VBA. O Guia do Excel oferece diversos materiais completamente gratuitos para download. Navegue em nosso site e confira! Conheça também a nossa Loja do Excel https://loja.guiadoexcel.com.br/
Cursos

Curso Excel Completo – Curso Excel Básico + Curso Excel Avançado – Acesso Vitalício

R$218,00 R$179,00

COMPRAR
Cursos

Curso Excel Master – Curso Excel Básico + Curso Excel Avançado + Curso VBA Excel + LP – Acesso Vitalício

R$357,00 R$249,00

COMPRAR
Cursos

Curso Excel PRO – Curso Excel Avançado + Curso VBA Excel + Lógica de programação – Acesso Vitalício

R$258,00 R$199,00

COMPRAR
Cursos

Curso Excel Web – Curso VBA Excel + Lógica de programação + Curso Web Scraping VBA- Acesso Vitalício

R$388,90 R$309,00

COMPRAR

5 Comentários

  1. Afonso disse:

    Como sempre, muito criativa a sua solução. Parabéns !
    Dica para padronizar o tamanho dos quadrados:
    – Utilizar a os caracteres 162 e 163 da fonte Wingdings 2.
    Exemplo de como ficaria na célula C2: =REPT(CARACT(162);ARRED((B2/(A2/100))/10;))&REPT(CARACT(163);10-(ARRED((B2/(A2/100))/10;0)))
    Abraço,
    Afonso

  2. Marcos Rieper disse:

    Olá Afonso,

    Excelente a sua colaboração, corrige o problema do tamanho, fica perfeito.

    Muito obrigado.

    Rieper

  3. Wellington disse:

    Muito criativa a solução.

  4. roberto disse:

    Muito boa a alternativa …entretanto tenho uma dúvida: estou utilizando esta solução para monitorar como está as vendas de cada vendedor…só que quando o realizado é maior que a meta ..os caracteres ficam incorretos…teria como ter uma solução de quando extrapolar a meta, o grafico ficasse todo preenchido ?

  5. Dmortrineo disse:

    Para o excel executar a formula em caso de o valor REALIZADO ser MAIOR que a meta, basta inserir uma condicional simples. De resto, só incluir cores pela formatação condicional

    incluir: SE(B20>A20;REPT(CARACT(162);10);

    como fica o codigo completo:
    =SE(B20>A20;REPT(CARACT(162);10);REPT(CARACT(162);ARREDONDAR.PARA.BAIXO((B20/(A20/100))/10;))&REPT(CARACT(163);10-(ARREDONDAR.PARA.BAIXO((B20/(A20/100))/10;0))))
