Como Criar Gráfico Waffle no Excel

Um gráfico de Waffle Excel é basicamente uma representação geométrica que consiste em 100 partes menores separadas de 10 em 10.

Comparado com um gráfico de pizza, o gráfico de waffle é mais fácil de ler, porque nosso cérebro não é adequado para comparar diferentes ângulos e fatias, mas podemos comparar facilmente diferentes áreas.

Para criar um gráfico de waffle nós usamos fórmulas no Excel.

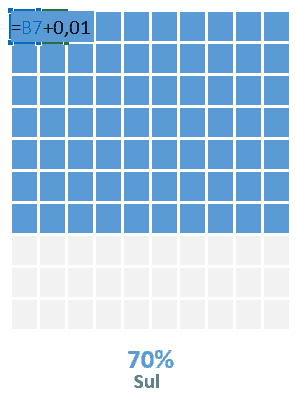

Na primeira célula colocamos 0,01 e nas demais colocamos +0,01 para a direita e para baixo colocamos + 0,1.

Além disso colocamos a formatação da célula colocando em cinza e com linhas em volta das células.

Desta forma temos então 1%, 2%, 3%.... e assim por diante para todas as células.

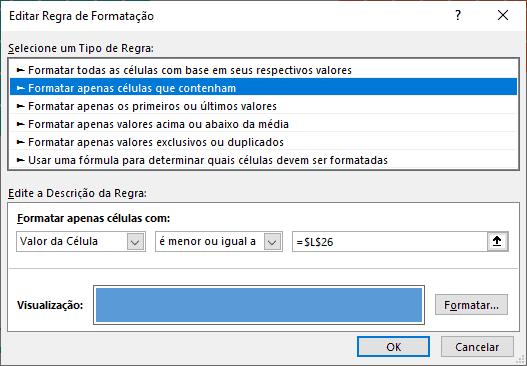

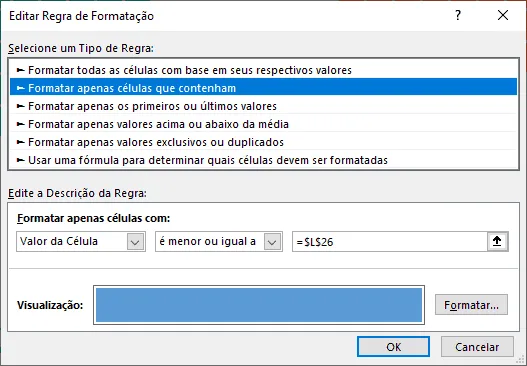

Clique em Página Inicial->Formatação Condicional. Selecione então o item Formatar apenas células que contenham e selecione a célula que contém o percentual que deseja representar no gráfico.

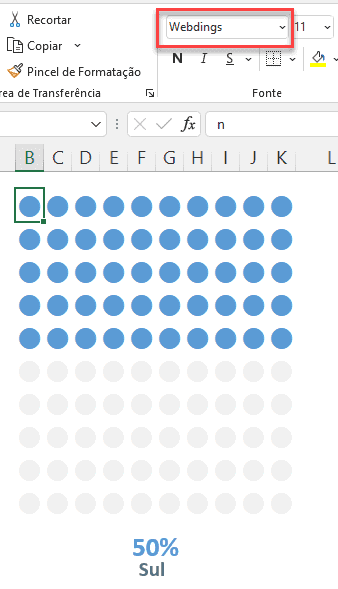

Outra forma de fazer isso é com representações com imagens, usando então Webdings.

Usamos a letra n, que fica com o círculo abaixo. Preencha para 100 células ou como quiser a representação.

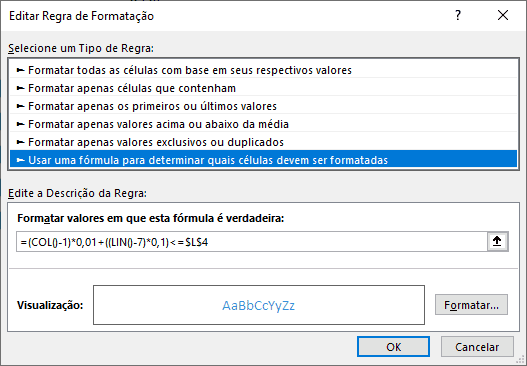

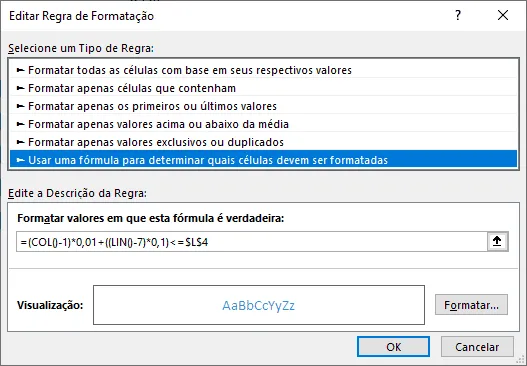

Para esta outra necessidade colocando iniciando em B7 e usamos a seguinte fórmula na formatação condicional:

=(COL()-1)0,01+((LIN()-7)0,1)<=$L$4

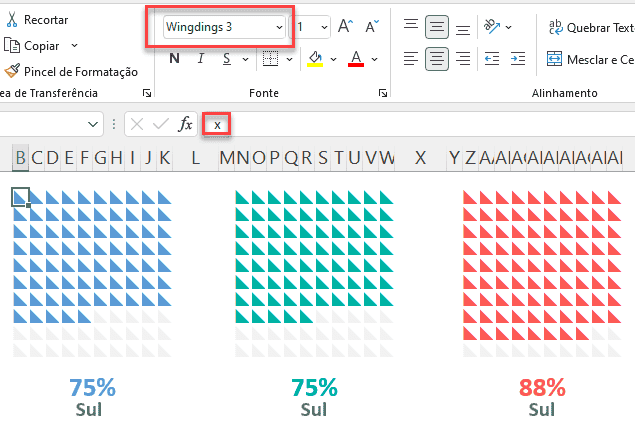

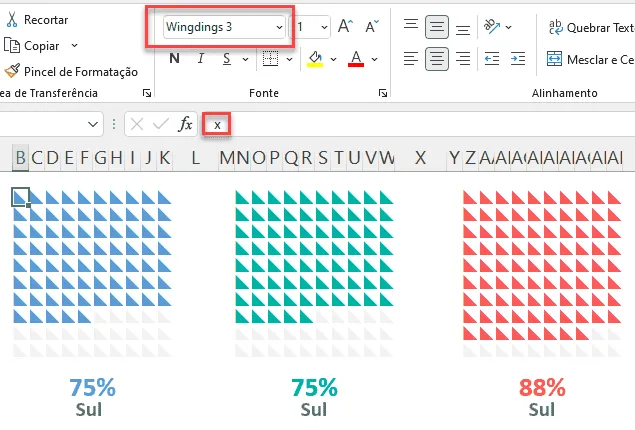

Pode aplicar esta célula para outras formas também como usando x e Wingdings 3, ficando da forma abaixo.

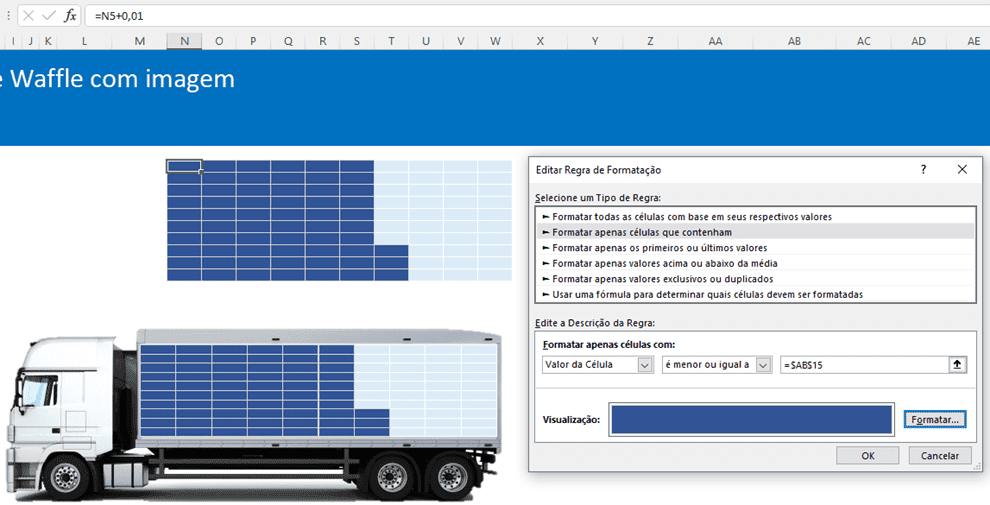

Uma outra forma de realizarmos o gráfico waffle é usando imagens.

Nela temos então a imagem abaixo e colocamos o gráfico disposto sobre a imagem, note que a fórmula é feita da esquerda pra direita começando da primeira célula de baixo pra cima.

Download Planilha de Gráfico Waffle Excel

Clique no botão abaixo para realizar o  download do arquivo de exemplo:
