GRÁFICO DE PONTEIRO EXCEL – VELOCÍMETRO

Neste post vou demonstrar como criar gráfico velocímetro, ou gráfico de ponteiros no Excel.

Eu encontrei a tempo esta idéia na internet no http://expresstraining.com.br/index.php?page=article&id=652, criado por Gabriel Reina a quem agradeço pelo excelente artigo e por tê-lo compartilhado.

Gráfico ponteiro

Para este efeito são utilizados dois gráficos 1 de Dispersão e outro de Rosca.

  • Primeiro crie a lista de dados conforme abaixo:

Planilha de Dados

Planilha de Dados

  • Com base nesta lista de dados crie um gráfico de rosca passando os dados conforme abaixo:

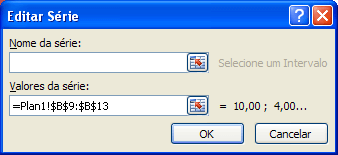

Seleção dos valores

Seleção dos valores

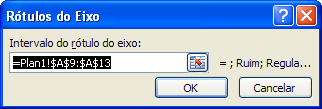

Seleção de dados do Gráfico 2

Seleção de dados do Gráfico 2

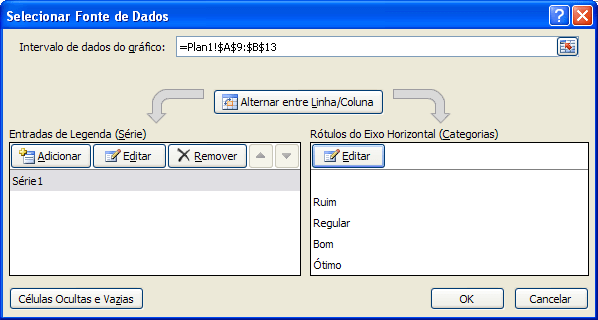

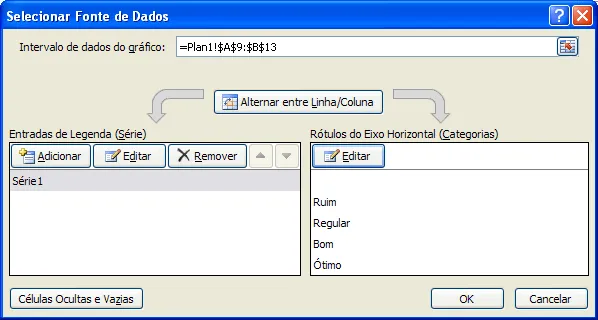

Dados do Gráfico

Dados do Gráfico



  • Para chegar no formato acima do gráfico você deverá fazer a rotação do gráfico, clicando com o botão direito no gráfico, clicando em Opções de Série, e no campo Opções de Série alterar o ângulo da primeira fatia para 90, ficando assim virado para baixo.
  • Depois selecione a parte em azul debaixo e altere o preenchimento para “Sem preenchimento”, e altere o contorno para “Sem linha”. Irá ficar conforme a figura abaixo:

Gráfico

Gráfico

Criando o gráfico de Dispersão

  • Crie uma lista de dados conforme abaixo, a partir da célula A15 até a célula B18.
Dados da Agulha

Dados da Agulha



  • Nas células A17 e B17 digite 0.
  • Na célula B6 Digite 8,5.
  • Na célula A18 digite =- COS(PI() * ABS($B$6 / $B$9))
  • Na célula B18 digite =SEN(PI() * ABS($B$6 / $B$9))
  • Adicione um novo gráfico, do tipo Dispersão e passe os valores conforme abaixo:

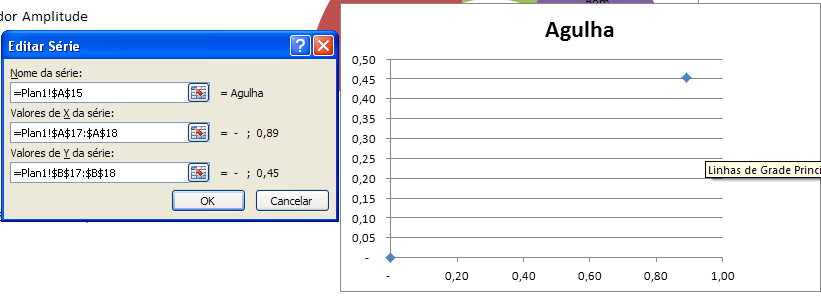

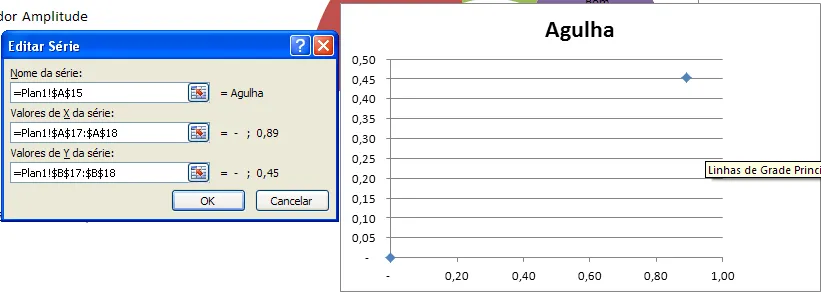

Dados do Gráfico de Agulha

Dados do Gráfico de Agulha – Clique para ampliar

  • Configure o Eixo Y para ter o valor máximo 1, o mínimo -1, e a unidade principal 0,1, isso é muito importante para o eixo ficar no meio. Para fazer isso clique com o botão direito sobre este eixo.
  • Altere o Eixo X para ter o valor máximo 1, o mínimo 0, e a unidade principal 0,1 para ficar correto o tamanho da agulha. Para fazer isso clique com o botão direito sobre este eixo.
  • Agora apague os campos do eixos X e Y assim como as linhas, o título e o nome da série, deixando conforme a figura abaixo:

Gráfico de Agulha

Gráfico de Agulha

  • Clique com o botão direito sobre um dos pontos e clique em Cor da Linha do Marcador mude para Automático, ele irá criar uma linha entre os pontos X e Y.
  • Clique em Fechar
  • Depois clique no extremo ponto da esquerda, clique com o botão direito em Formatar Ponto de Dados, clique no Opções de Marcador e marque como Interno e altere o tipo para círculo.
  • No outro extremo clique na marcação e em Opções de Marcador para Nenhum, ficando conforme abaixo:

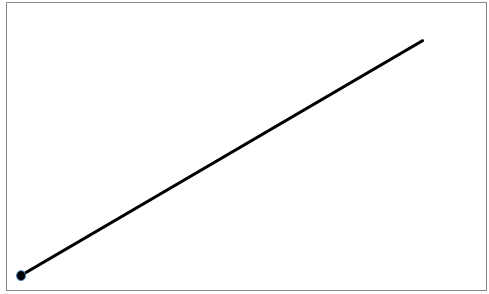

Gráfico de Ponteiro

Gráfico de dispersão

  • Agora sobreponha os gráficos, configurando o gráfico de dispersão para que fique com o fundo transparente, depois basta agrupar os gráficos. O resultado final é o seguinte:

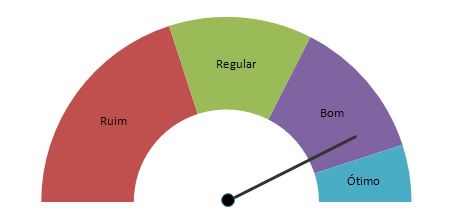

Gráfico de Ponteiro

Gráfico de Ponteiro

Por hoje é isso, obrigado pela leitura.

Adicione o blog ao seu favoritos e volte sempre. =D

Abraço

Marcos Rieper
