Gráfico de Alvo e Flecha

Objetivo: Demonstrar a criação de um gráfico com alvo e flecha que pode ser utilizado para a representação do atingimento de metas por exemplo.

//

Lomadee, uma nova espécie na web. A maior plataforma de afiliados da América Latina.



1. Para criar o gráfico o primeiro passo é definir os dados da tabela, ela deve possuir duas colunas de valores, que formarão os eixos X e Y.

A tabela do gráfico pode ser criada com os seguintes valores:

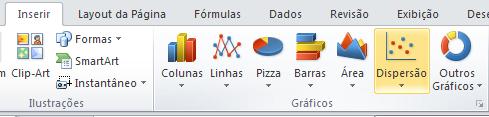

2. Clique na guia Inserir e selecione o Gráfico de Dispersão.

3. Clique sobre o gráfico criado e na guia Design e no botão Selecionar Dados.

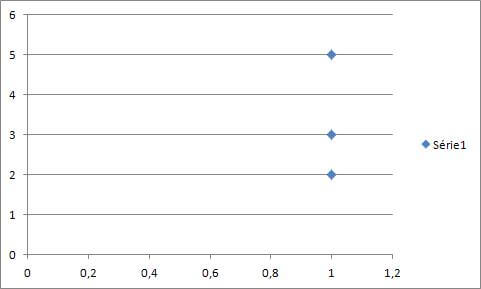

4. Em intervalo do gráfico selecione os campos A1 até B3, o gráfico ficará conforme abaixo:

5. Clique sobre as linhas ao centro do gráfico e pressione delete, desta forma você irá retirar as linhas.

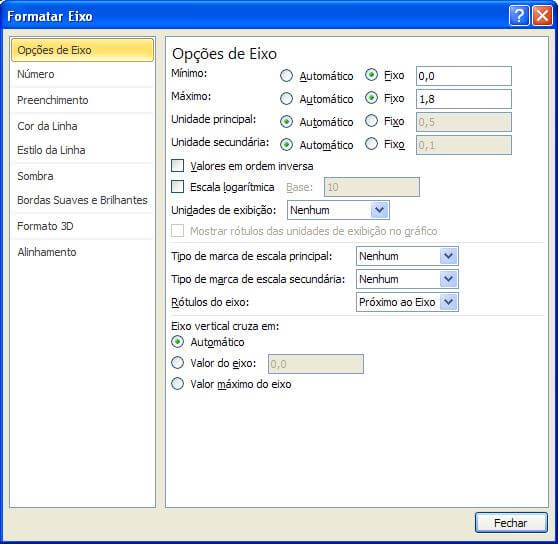

6. Selecione o eixo X (baixo), clique com o botão direito e clique em formatar eixo altere os valores conforme abaixo.

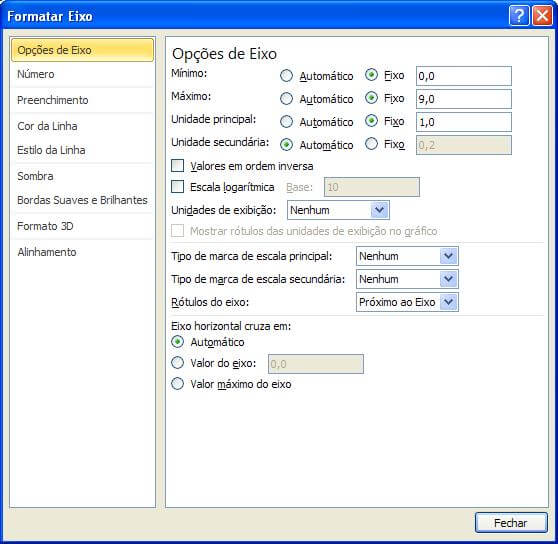

7. Clique no eixo Y (ao lado) clique com o botão direito, clique em formatar eixos e altere os valores conforme abaixo.

8. Clique novamente na guia do eixo Y e pressione o botão Delete.

9. Clique na guia do eixo X e pressione o botão Delete.

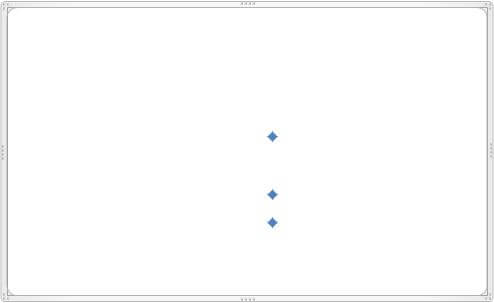

10. Clique na descrição da série e apague também, o seu gráfico ficará conforme abaixo.

11. Clique com o botão direito ao centro do gráfico e selecione o Formatar Área de Plotagem

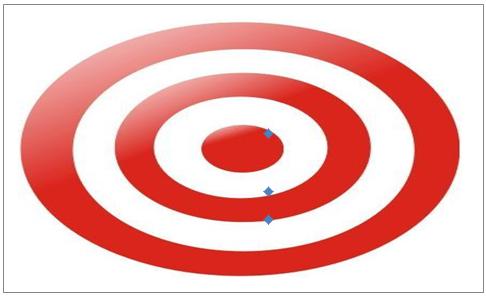

12. Em preenchimento, selecione Preenchimento com imagem ou textura e clique no botão Arquivo, neste botão selecione o arquivo Alvo2.jpg.

13. Selecione um dos pontos do gráfico e clique com o botão direito sobre o mesmo.

14. Clique em Formatar Séries de Dados.

15. Clique na opção Opções do Marcador, selecione a opção Interno e na combo selecione a opção de imagem.

16. Na opção de imagem selecione a imagem Flecha.png (imagem com fundo transparente).

17. Selecione a opção Cor da Linha do Marcador e marque a opção Sem Linha.

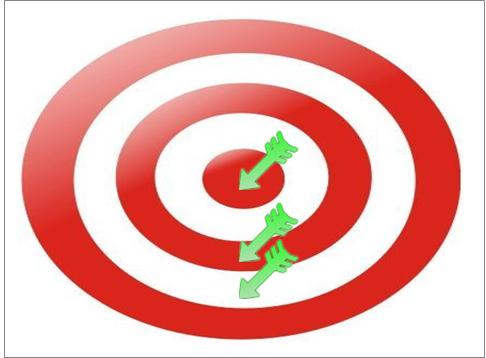

18. Clique em ok e depois ajuste um pouco o gráfico para baixo e para os lados, a aparência ficará conforme abaixo.

19. Pronto! Você pode também retirar as bordas do gráfico e configurar a planilha para que as linhas fiquem sem contorno, desmarcando em Exibição a opção Linhas de Grade.

Baixe a planilha

Abraço

Marcos Rieper
