Neste artigo você verá como criar gráficos temáticos no Excel utilizando imagens.

No nosso exemplo iremos fazer um gráfico para uma rede de hotéis aonde utilizaremos a imagem de um prédio que aumentará o seu tamanho de acordo com o seu valor no gráfico.

Veja passo-a-passo como criar este gráfico.

Selecionando a imagem para o gráfico

Inicie encontrando uma imagem para o gráfico, como por exemplo um clipart é uma boa imagem para realizar este trabalho.

Uma boa fonte para localizar imagens deste tipo é o site https://www.flaticon.com/ que possui uma boa biblioteca gratuita de imagens deste tipo.

A imagem que iremos utilizar é esta:

gráfico temático Excel

Preparando a imagem para o gráfico temático no Excel

Para este gráfico a primeira etapa é separar o gráfico em três partes, neste caso. Isso irá variar conforme o tipo de imagem que utilizar.

Nesta imagem que selecionamos temos três partes distintas, a base, o meio e o topo.

Então iremos fazer três imagens, todas deverão obrigatoriamente ter o mesmo tamanho.

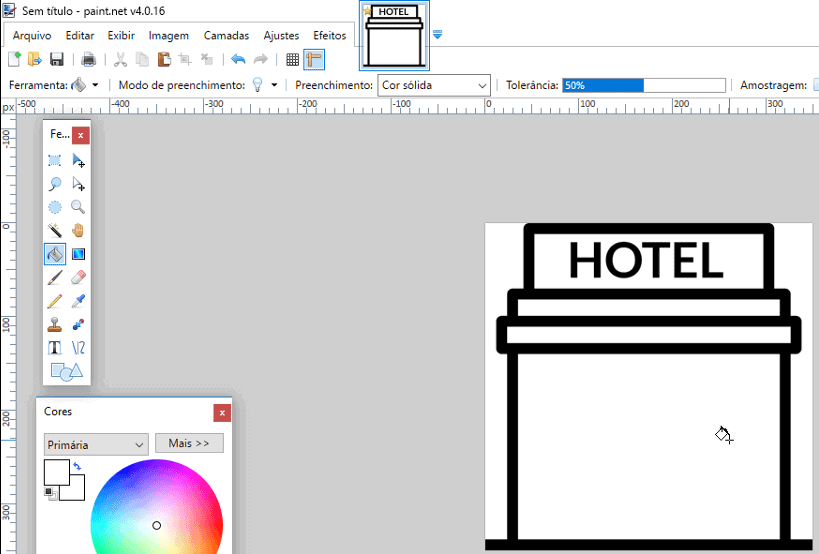

Primeiro prepare a base, retirando as janelas para pegar a base da imagem, como abaixo.

Como Criar Gráficos Temáticos no Excel 4

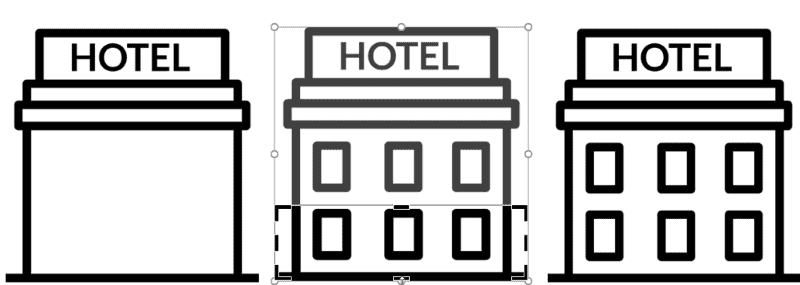

Agora no próprio Excel clique sobre a imagem e na guia Formato de Imagem -> Cortar.

Ajuste então a imagem para ficar do mesmo tamanho a base o meio e o topo.

Como Criar Gráficos Temáticos no Excel 5

O resultado são as imagens:

Como Criar Gráficos Temáticos no Excel 8

Com as imagens prontas já podemos criar o gráfico.

Criando o gráfico temático no Excel

Como Criar Gráficos Temáticos no Excel 9

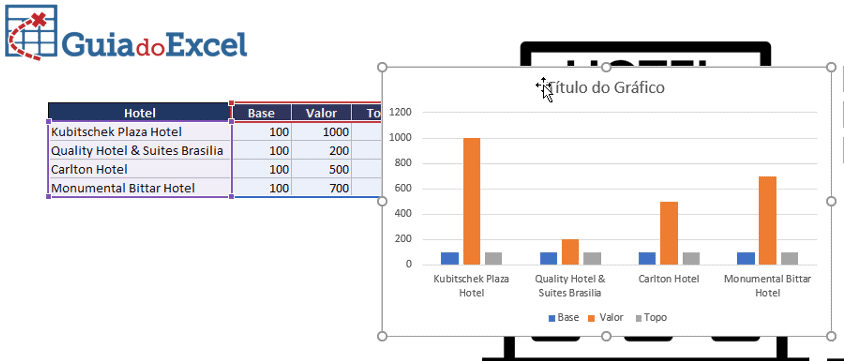

A lista de dados deve ser preparada conforme abaixo:

O topo e a base de cada um dos hotéis tem o valor de 100, este será o tamanho padrão.

Para que as janelas fiquem do tamanho correto, esses valores terão que ser sempre múltiplos de 100, e o valor total do gráfico será a soma das colunas base, valor e topo.

Clique com o botão direito sobre o gráfico e clique na opção alterar tipo de gráfico.

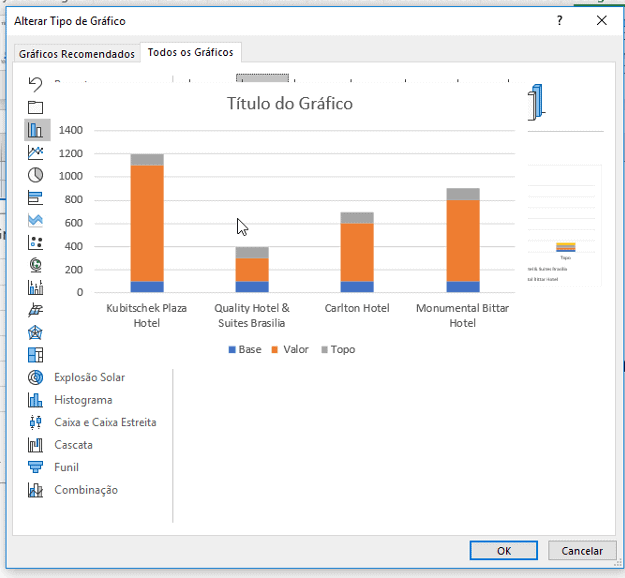

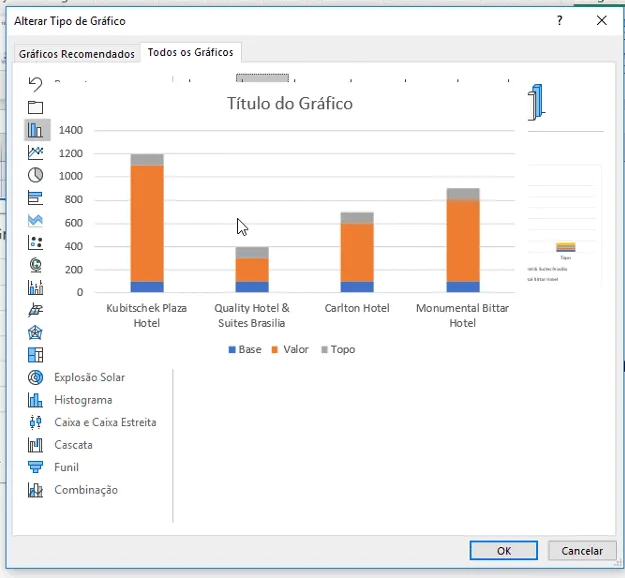

Selecione o tipo de gráfico de coluna empilhada, conforme a imagem.

Como Criar Gráficos Temáticos no Excel 11
Como Criar Gráficos Temáticos no Excel 12

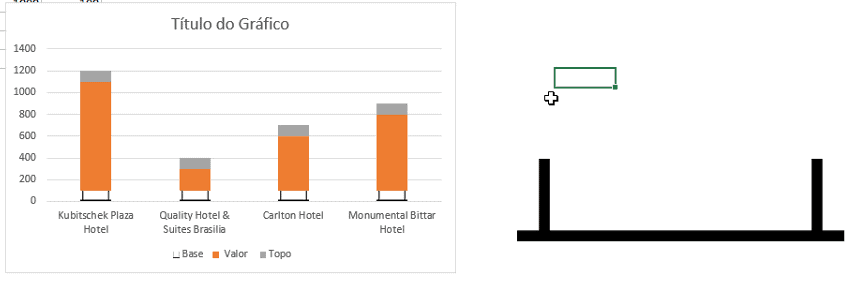

Copie agora a imagem da base e selecione a base do gráfico e cole:

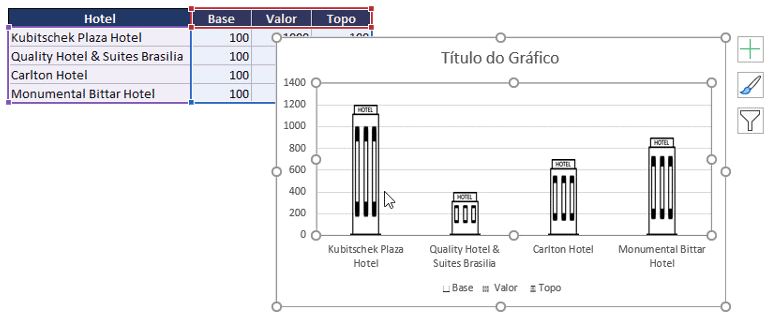

Repita a operação para o meio e para o topo, o gráfico ficará assim:

Como pode notar o gráfico não ficou legal ainda, agora iremos fazer um ajuste.

Clique sobre uma das colunas e em formatar série de dados e clique no balde de tinta.

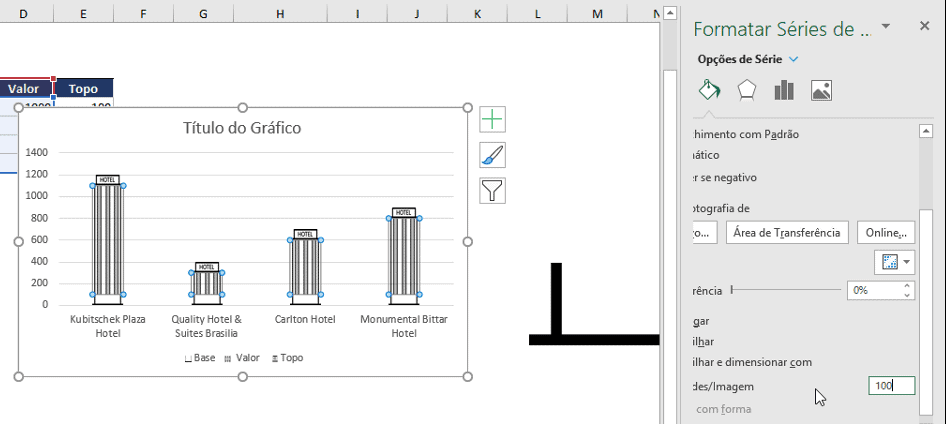

Em preenchimento selecione a opção Empilhar e dimensionar com Unidades/Imagem, altere o valor para 100.

Como Criar Gráficos Temáticos no Excel 15

Com isso já temos um gráfico com as janelas, topo e base com o tamanho correto, porque o número de unidades está ajustado conforme a tabela.

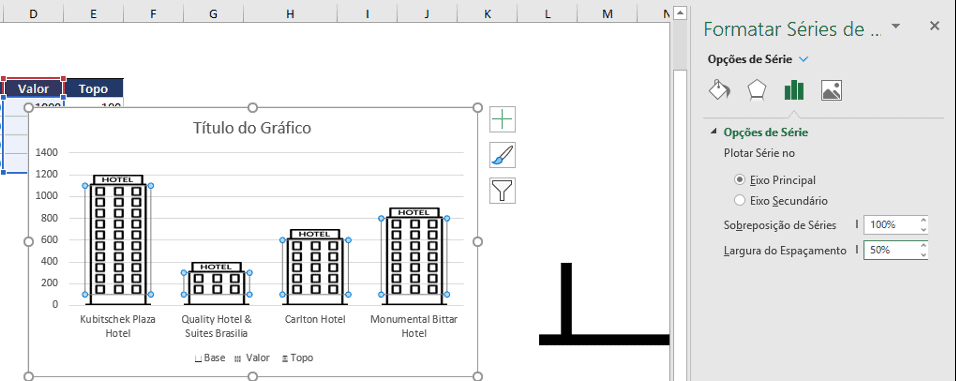

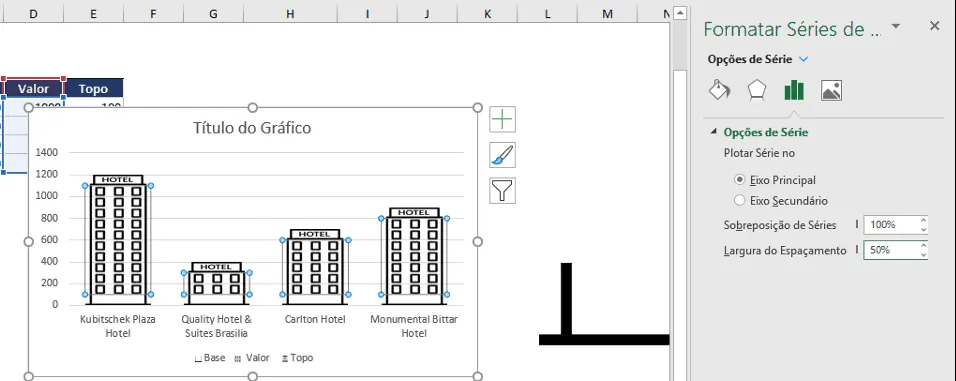

Altere agora a sobreposição de séries para 100% e a largura do espaçamento para 50% conforme abaixo.

Como Criar Gráficos Temáticos no Excel 17

Gráfico temático Excel

Ainda você poderá retirar as barras de valores e mudar os rótulos dos valores selecionando uma lista de dados como fizemos neste exemplo e fazer outros pequenos ajustes.

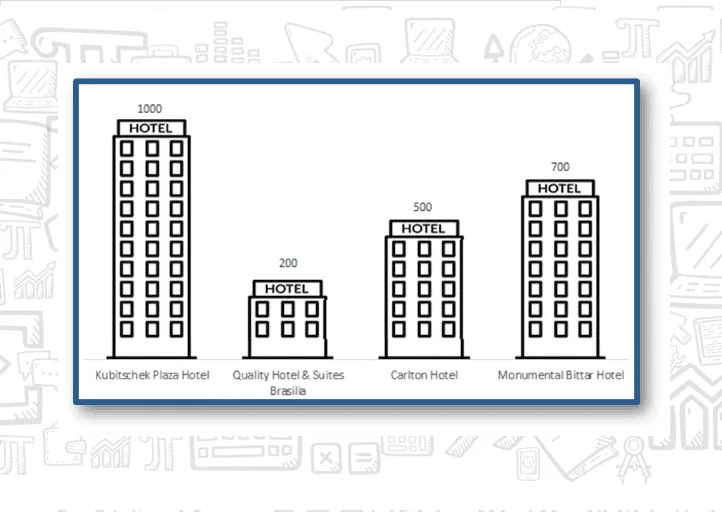

O resultado final do gráfico que tivemos neste gráfico foi:

Gráficos temáticos Excel capa

Download da planilha

Para o download do exemplo utilizado neste artigo preencha o seu nome e e-mail no formulário abaixo.

Baixe a planilha
