Veja como criar um gráfico de velocímetro com movimento no Excel.
No exemplo que criamos utilizamos VBA para alterar o valor do ponteiro até alcançar o valor do gráfico.
Este artigo foi uma sugestão do leitor Maurício, que questionou se seria possível criar o mesmo gráfico do artigo Gráfico de ponteiro Excel – Velocímetro de em movimento como no post Criar Gráfico em Movimento no Excel 2007 ou Excel 2010.
Como Inserir um Gráfico de Velocímetro no Excel
Para este efeito são utilizados dois gráficos 1 de Dispersão e outro de Rosca.
- Primeiro crie a lista de dados conforme abaixo:
Planilha de Dados
- Com base nesta lista de dados crie um gráfico de rosca passando os dados conforme abaixo:
Seleção dos valores
- Para chegar no formato acima do gráfico você deverá fazer a rotação do gráfico, clicando com o botão direito no gráfico, clicando em Opções de Série, e no campo Opções de Série alterar o ângulo da primeira fatia para 90, ficando assim virado para baixo.
- Depois selecione a parte em azul debaixo e altere o preenchimento para “Sem preenchimento”, e altere o contorno para “Sem linha”. Irá ficar conforme a figura abaixo:
Criando o gráfico de Dispersão
- Crie uma lista de dados conforme abaixo, a partir da célula A15 até a célula B18.
- Nas células A17 e B17 digite 0.
- Na célula B6 Digite 8,5.
- Na célula A18 digite =- COS(PI() * ABS($B$6 / $B$9))
- Na célula B18 digite =SEN(PI() * ABS($B$6 / $B$9))
- Adicione um novo gráfico, do tipo Dispersão e passe os valores conforme abaixo:
- Configure o Eixo Y para ter o valor máximo 1, o mínimo -1, e a unidade principal 0,1, isso é muito importante para o eixo ficar no meio. Para fazer isso clique com o botão direito sobre este eixo.
- Altere o Eixo X para ter o valor máximo 1, o mínimo 0, e a unidade principal 0,1 para ficar correto o tamanho da agulha. Para fazer isso clique com o botão direito sobre este eixo.
- Agora apague os campos do eixos X e Y assim como as linhas, o título e o nome da série, deixando conforme a figura abaixo:
Gráfico de Agulha
- Clique com o botão direito sobre um dos pontos e clique em Cor da Linha do Marcador mude para Automático, ele irá criar uma linha entre os pontos X e Y.
- Clique em Fechar
- Depois clique no extremo ponto da esquerda, clique com o botão direito em Formatar Ponto de Dados, clique no Opções de Marcador e marque como Interno e altere o tipo para círculo.
- No outro extremo clique na marcação e em Opções de Marcador para Nenhum, ficando conforme abaixo:
Gráfico de dispersão

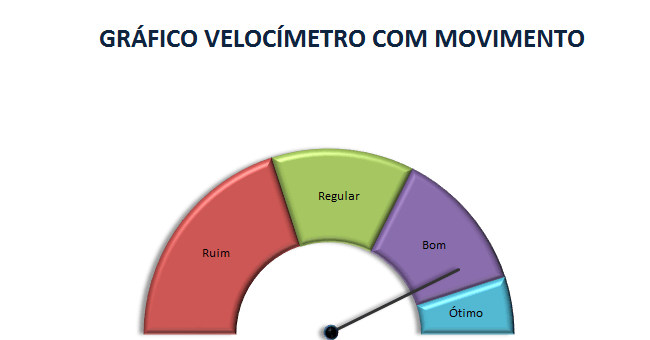

- Agora sobreponha os gráficos, configurando o gráfico de dispersão para que fique com o fundo transparente, depois basta agrupar os gráficos. O resultado final é o seguinte:
Incluir Movimento no Gráfico de Ponteiro
Primeiro você precisa habilitar as macros no Excel seguindo este tutorial do link.
Em seguida você pode colocar a animação do ponteiro conforme o VBA abaixo
Nele altere o campo de Gráfico 5 com o nome do seu gráfico e a célula B6 para a célula que tem o valor do ponteiro.
Public Sub lsAnimarPonteiro()
Dim lValorTotal As Double
Dim lAcrescimo As Double
ActiveSheet.ChartObjects("Gráfico 5").Activate
lValorTotal = Range("B6").Value
lAcrescimo = lValorTotal / 100
Range("B6").Value = 0
While Range("B6").Value < lValorTotal
Range("B6").Value = Range("B6").Value + lAcrescimo
Charts.Application.Calculate
Wend
Cells(1, 1).Select
End Sub
Com poucas alterações você poderá aplicar o mesmo gráfico em suas aplicações.
