Objetivo: Demonstrar a criação de um gráfico de Gantt utilizando o gráfico de barras empilhadas como base.

O gráfico de Gantt tem por finalidade demonstrar o início e fim de etapas de um projeto graficamente.

Neste artigo passo-a-passo veremos como fazer isso de forma simples no Excel.

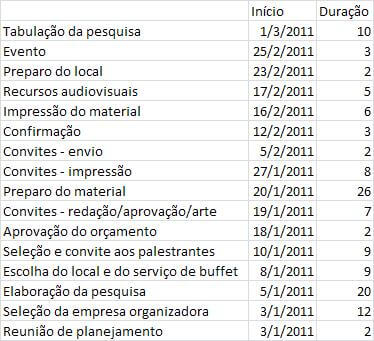

1. Digite as etapas necessárias para a conclusão do seu projeto, digitando a data inicial e a quantidade de dias necessários para cada etapa, conforme abaixo:

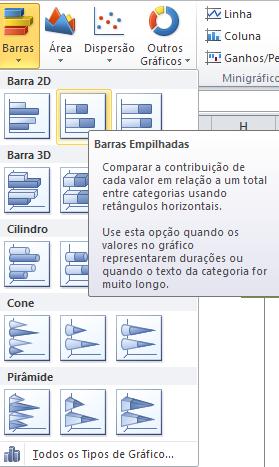

2. Clique na aba Inserir e selecione o tipo de gráfico de barras empilhadas conforme a imagem abaixo.

3. Selecione o gráfico e clique na guia Ferramentas do Gráfico em Selecionar Dados.

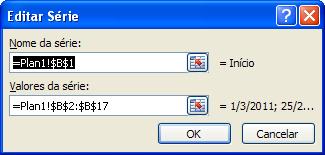

4. Em selecionar dados na Entrada de Legendas (Séries) selecione o Nome da série, relacionado ao nome Início, em Valores da Série selecione os valores abaixo da Legenda início.

5. Repita a operação acima para a coluna Duração.

6. Em Rótulos do Eixo Horizontal (Categorias) selecione os nomes das tarefas e Clique em OK para fechar a tela de seleção de Fonte de Dados.

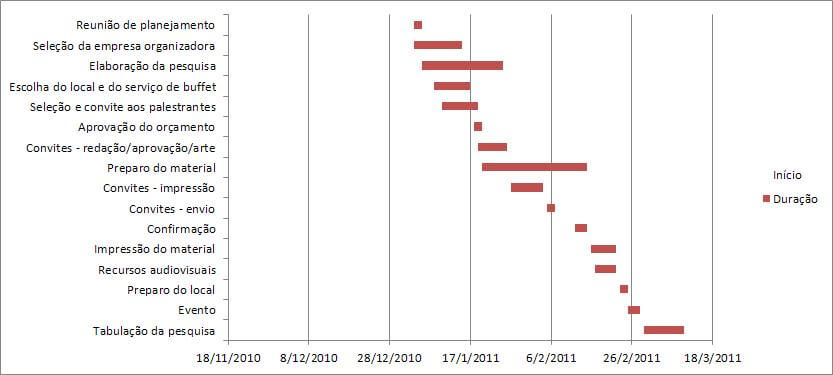

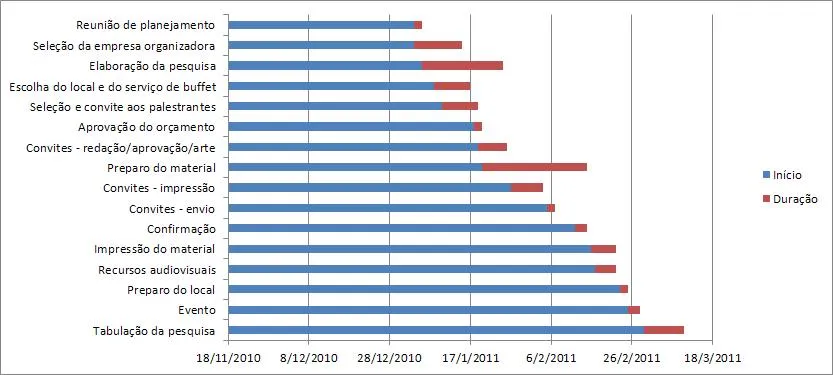

7. O gráfico deve ficar conforme abaixo.

8. Selecione as barras azuis que correspondem a data inicial e clique com o botão direito sobre uma delas, selecione a opção Formatar Série de Dados e na opção Preenchimento marque a opção Sem Preenchimento,  depois selecione a opção Cor da Borda e selecione a opção Sem Linha.

9. O gráfico deve ter ficado conforme acima, agora temos que configurar o máximo e o mínimo do Eixo X para ficar melhor a visualização do gráfico.

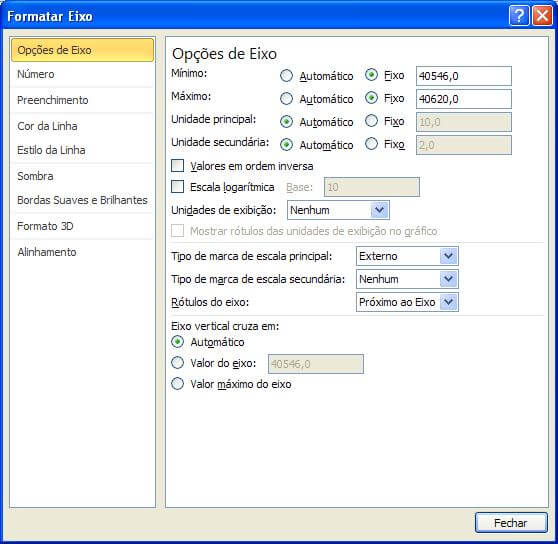

10. Selecione o Eixo X (Eixo das datas) clicando duas vezes sobre qualquer data, na tela que segue marque a opção mínimo e altere para o valor 40546 que corresponde ao valor da data mínima da série formatado como Geral (Valor) e o valor máximo para 40620.

11. Clique na legenda á direita aonde consta Início e Duração e pressione Delete para excluir.

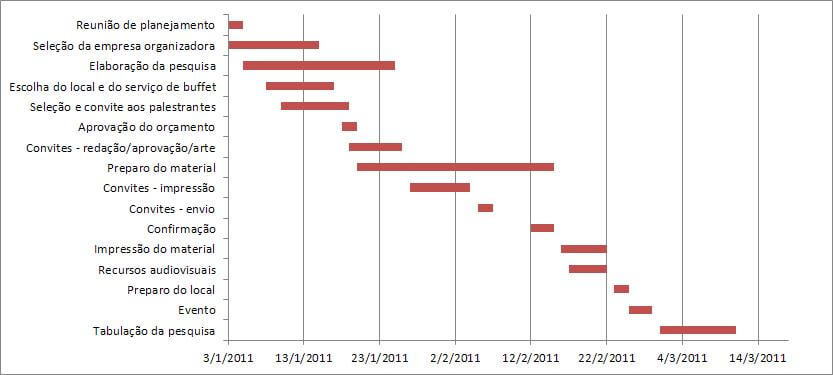

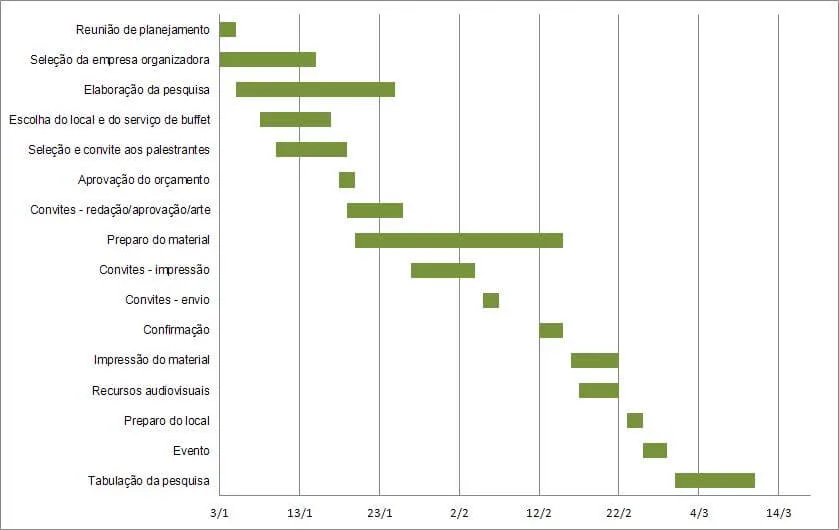

Pronto, agora basta formatar o gráfico conforme a necessidade do seu trabalho.

Download “Gráfico de Gantt” GanttExcel.zip – Baixado 47 vezes – 11 KB

Abraço

Marcos Rieper

6 Comentários

  1. fabio disse:

    Marcos boa noite

    Finalizei todos os passos, porém não estou conseguindo trazer as informações das barras para o início do eixo com “Y”, o que pode estar acontecendo?

    Grato
    Fábio

  2. Lucila disse:

    Muito obrigada… Ótimo!!

  3. Ronaldo disse:

    Muito obrigado,
    Estou sem o Project, porém com essas dicas ficou muito bom utilizar o excel para controlar minhas datas

  4. Alan disse:

    Olá,
    Como posso retirar os finais de semana do eixo horizontar no gráfico?

    Abs,

  5. Gabriel disse:

    Olá Marcos!
    Obrigado pela publicação, ótima!
    Nós gostamos tanto que compramos seu curso, parabéns!

    Queria lhe perguntar se é possível determinar os limites dos Eixos com fórmulas? É possível, não?
